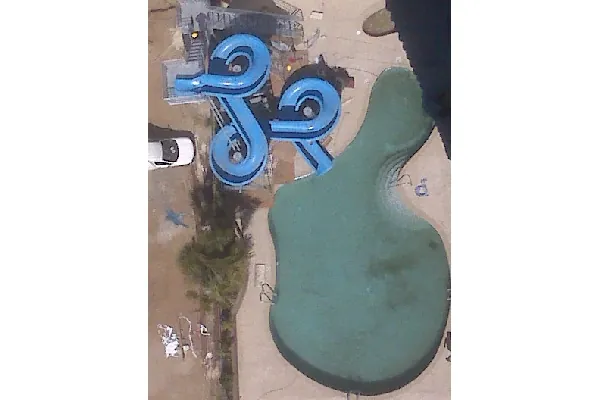

TOBOGAN Acua Park Grande OBRAS CIVILES

1. Rejilla de la succión es de 400x500 mm, 400 mm en el alto. 2. Succión en cañería de 4” y la expulsión en 4” en clase 6. 3. Emplazamiento del tobogán, a. Su pilar P1 principal (plataforma de lanzamiento) de 14” (h 5.181 mm), 12 perforaciones Ø22mm para Perno químico 3/4" x 16". emplazado sobre terreno removido, zapata de 1200x1200x800 b. El pilar P2 de 14” (h 4.985 mm ts) de la 1era curva será emplazado sobre terreno removido, zapata de 600x600x800 mm. c. El pilar P4 de 14” (h 4.240 mm) de la 2da curva estaría será emplazado sobre terreno removido, zapata de 600x600x800 mm. d. El pilar P3 de 14” (h 2.532 mm) de la 3era curva será emplazado sobre terreno removido. zapata de 600x600x800 mm. e. Soportes P4 y P5 de 1ª plataforma en 6” (h 2.500 mm)

4. El tobogán considera: a. Bomba, 3x3”, 3HP., 5,5 Kw., 1450 RPM, 50 Hz., 220 Volts, 11,6 Amperes, servicio continúo Incluye la instalación eléctrica, automático general, contactor y protector térmico de 10-16 amperes. Pilares en cañería ASTM A53 SCHSTD, grado B, para P1, P2, P3 y P4 en 14 “.tratados Brazos de refuerzo y apoyo en perfil tubular cuadrado b. Estructura metálica galvanizada en caliente, según ASTM A123-89: • Escala con un rasgo de 650 mm, Pasamano en tubo con postes de perfil rectangular, guarda cuerpo y guarda pie en perfil tubular. • Plataformas en perfil C 200x50x5 en plancha diamantada de 3 mm de espesor c. Canoas en fibra de vidrio 7-10 mm de espesor, con 5 capas de fibra, tela y 4 manos gelcoat, aletas y pestañas de anclaje con doble refuerzo, color interior celeste piscina, color exterior blanco.
